вирубние матричні штампи

вирубние/ матричні штампи

Ретельно спланувавши роботові й дотримуючись покрокових інструкцій, можна виготовити матричний і вирубной штампи, які будуть працювати послідовно, що дасть вам можливість вирубувати форму після її формования. Вирубной штамп виготовляється першим, а матричний роблять так, щоб відповідати йому, використовуючи в якості шаблону фланець
Матричний штамп, крім того, що він застосовується для формования металу, потім використовується в якості спейсера при вирубці, запобігаючи зчалювання заготовки в пресі. Оскільки на окремих частинах матричного штампа буде концентруватися надмірний тиск, необхідно облицювати його сталлю. Два штампи повинні точно сполучатися. Для цього ви повинні постачити їхніми напрямними шпильками
Рекомендується працювати дуже акуратно й уникати спроб просунути дану концепцію туди, де вона не буде працювати. Занадто більші або занадто малі, складні або загострені форми, так саме як і товстий метав, можуть створити проблеми. Може допомогти загартована сталь, алі навіть невелика деформація або викривлення будуть заподіювати додаткові неприємності
1. Почніть із розмітки вирубного штампа, як описано в главі про вирубних штампах
Потім виріжте заготовки того ж розміру з наступних матеріалів: м`яка сталь товщиною 1,6 мм (1/16 дюйма), тонколистова латунь і акрил товщиною 6,4 мм (1/4 дюйма). Зафарбуйте одну сторону стали й акрилу фарбою для розмітки
2.
Далі складете заготовки в наступному порядку: 1) акрил (пофарбованою стороною вниз), 2) м`яка сталь товщиною 1,6 мм (також пофарбованою стороною вниз), 3) тонколистова латунь і 4) зверху вирубной штамп особою нагору. Надійно склейте їх скотчем.
3.

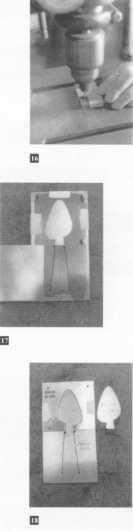

У якості замків знадобиться три відчини. Просвердлите їх крізь усі шари; два - у верхніх кутах і одне - нижче другої парі отворів вирубного мови. (Якщо замки будуть розташовані занадто близько до ріжучої крайки, смороду можуть заважати надалі при завантаженні штампа для вирубки.)
4.
Вилучите скотч і розберіть стопку. Потім підходящою пилянням випиляєте вирубной штамп під потрібним кутом
5.
Наступний крок: отрежьте латунь так, щоб її можна було вирубати при сполученні замків. (Латунь не повинна перекривати першу пару отворів мови й отвір третього замка.) Відігніть мову вниз, помістите латунь у штамп, вставте шпильки в замкові отвори й склейте латунь і штамп
6.
Вилучите шпильки й за допомогою преса вирубаєте латунь. Коли будете виймати штамп із преса, переверніть його. Фланець, приклеєний до зворотного боку вирубного штампа, є верхньою поверхнею шаблону як для акрилового матричного штампа, так і для його сталевої лицювальної пластини. Помніть, що це дзеркальне відбиття оригінальної форми. Так і повинне бути!.
При переносі малюнка на пофарбовані поверхні матричного штампа (акрилу) і на лицювальну пластину (м`яка сталь) латунний шаблон сполучається за допомогою замків. Вихідний дизайн можна використовувати для завершення форми там, де розташовується вирубной мова. Просвердлите, випиляєте, а потім обпиляєте кожний до лінії. Надзвичайно важливо, щоб цей етап виконувався акуратно.
8.

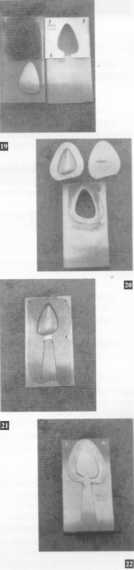

Далі помістите сталеву пластину на акриловий матричний штамп. Вставте шпильки й проклейте все клеєм. Ідеальний “Суперклей”. Покладете вирубной штамп (особою вниз) на шпильки. Отрежьте й обпиляєте шпильки, поки вони не зрівняються з поверхнею, і не заберуться заусенци.
9.
Ще один етап - перенести малюнок на лицювальну пластину ( з урахуванням фланця 3 мм /1/8 дюйма). Це допомагає, коли ви не можете бачити крізь матричний штамп і візуально сполучаєте метал і штамп
10.
Працюйте матричним штампом звичайним способом. Для досягнення бажаної форми може знадобитися кілька продавливаний.
11 Для вирубки сформованого металу відігніть мову вирубного штампа звичайним способом і вставте метал. Відрегулюйте його положення
Переверніть штамп і помістите вирубной штамп на матричний, сполучаючи замки. Помістите всю конструкцію між двома аркушами акрилу й продавитеся
Існує безліч способів для комбінування різних процесів формования металу в пресі один з одним і з іншими прийманнями обробки металів. Ця главу не слід уважати завершенням - це почало
