Ригель 5/16".

Ригель 1/16" для формування ЛАНОК Туго- або среднеплавкий срібний припій Флюс для припою й пензлик

ХІД РОБОТИ

ФОРМУВАННЯ ЛАНОК

Підготуйте, сплавте й сформуйте ланки відповідно до інструкцій Глави 2.

1.

Стисніть чотири ланки посередине за допомогою пінцета або круглогубців у вигляді « краватки-метелика». Відкладете для використання в ЛАНЦІ 1. Додайте ланкам, що залишилися, форму неправильного « краватки-метелика».

2.

За допомогою кругле-плоских щипців стисніть один кінець у ланок, що залишилися, для того, щоб закрити отвір на 2/3.

СТВОРЕННЯ БАГАТОРЯДНИХ ЛАНОК (зазначені заголовними буквами: тобто ЛАНОК)_.

3. Розташуєте чотири залишені ланки поруч один з одним, причому верхня частина ланок перебуває на лінії, накресленої на вугільному блоці, а сторони округлених кінців стосуються друг друга

МАЛЮНОК 7.3.

Розміщення чотирьох залишених ланок

4. Покладете невелику партинку припою під кожне сполуці кінців на одній стороні (показане стрілками на малюнку 7.4). Обробіть флюсом і висушите крапки зіткнення

5.

Нагрійте пальником, поки припій не розплавиться (або запаяйте кожний стик паяльником). Дана складена ланка тепер стає ЛАНКОЮ 1.

6.

Розташуєте чотири ланки з ланок, що залишилися, поруч один з одним, причому їх верхня частина розміщається на лінії, накресленої на вугільному блоці, а сторони не стислих кінців стосуються друг друга

7. Повторите операції 4 і 5 для формування ЛАНКИ. Петлеобразний кінець кожної ланки споюється один з одним у ЛАНКУ, а стислий кінець залишається вільним

8. Повторите операції 6 і 7 для формування 41 ЛАНКИ

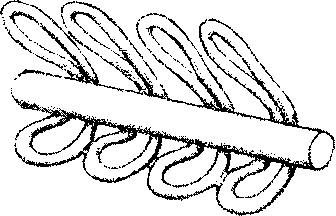

9. Зігніть середину ЛАНКИ 1 навколо ригеля 1/16" до зіткнення кінців

МАЛЮНОК 7.7 Згинання ЗВЕНЛ 1.

10. Зігніть середину кожного з ЛАНОК, що залишилися, навколо ригеля 1/16" на дві третини від краю ЛАНОК

11. Проведіть відпал усіх і протравите все ланки

ПЛЕТИВО ВІДРІЗКІВ ЛАНОК

12. Вставте стислі кінці одного з ЛАНОК, що залишилися (ЛАНКА 2) через петлі ЛАНКИ 1 зі спаяної сторони на не спаяну сторону

МАЛЮНОК 7.9.

Вставка ЛАНКИ 2 через петлі ЛАНКИ 1.

13. За допомогою чертилки розширте чотири стислі кінці ЛАНКИ 2 до того ж розміру, що й у не стислих кінців, потім за допомогою круглогубців зігніть петлі однієї сторони ланки 2 у напрямку петель іншої сторони, поки всі кінці не торкнуться друг друга

МАЛЮНОК 7.10.

Розширення й згинання вставленого ЛАНКИ

14.

Повторите операції 12 і 13, поки не додасте все ЛАНКИ, стежите за тим, щоб стислі кінці вставлялися зі спаяної сторони

15.

Проведіть відпал ланцюги, стежачи за тим, щоб не перегріти їх, тому що це може привести до плавлення припою й поділу ланок

16.

Вирівняйте ланки за допомогою круглогубцев, поки не досягнетеся щодо однорідного зовнішнього вигляду ланцюга

17.

Завершите роботу, використовуючи інструкції Глави 9, (замки З або I).

Це сучасний різновид, який придатний для намист. Злегка калібровані окремі ланки, які формують ЛАНКА, створюють для ланцюга криву, яка дає можливість ланцюга зручно й привабливо розташовуватися на шиї

.

МАЛЮНОК 7.11А.

Ділянка вигнутого багаторядного спаяного одиночного ланцюга

МАЛЮНОК 7.11Б.

Зразок вигнутого багаторядного спаяного одиночного ланцюга

МАТЕРІАЛИ, НЕОБХІДНІ ДЛЯ ВИГОТОВЛЕННЯ ТРИРЯДНОГО НАМИСТА ДОВЖИНОЮ 15" (38 див)__.

.

120 ланок кожного калібру для формування 120 трирядних ЛАНОК (8 ЛАНОК на дюйм).

32 фута (972 див) дроту 20 калібру (B&S) із чистого срібла Дерев`яні ригелі 5/16", 11/32", 3/8".

Чертилка для розмітки

Туго- або среднеплавкий срібний припій

Флюс для припою й пензлик

Підготуйте ланки трьох розмірів шляхом накручування 120 ланок на ригель5/16", 120 ланок на ригель11/32" і 120 ланок на ригельз/8". Додержуйтеся основним інструкцій, даним у Главі 2, зберігаючи кожний розмір окремо. Це дуже важливо, тому що різниця між розмірами ледь помітна

ДОДАННЯ ЛАНКАМ ФОРМИ

1.

Стисніть кожна ланку посередине за допомогою пінцета або круглогубців у вигляді « краватки-метелика». Відкладете по одному ланці кожного розміру для виготовлення ЛАНКИ 1.

2.

За допомогою плоскогубців стисніть один кінець у ланок, що залишилися, зберігаючи різні розміри ланок окремо.

СТВОРЕННЯ БАГАТОРЯДНИХ ЛАНОК (ЛАНОК)__

3. Розташуєте три залишені ланки поруч один з одним на вугільному блоці, щоб сторони округлених кінців стосувалися один одного. Саме маленьке повинне бути праворуч, а найбільше - ліворуч.

4.

Покладете невелику партинку припою під кожне місце торкання ланок один одного. Обробіть флюсом і висушите крапки зіткнення

5.

Нагрійте пальником, поки припій не розплавиться (або запаяйте кожну точку дотику паяльником). Дана складена ланка стає ЛАНКОЮ 1.

6.

Розташуєте одна ланку кожного розміру з ланок, що залишилися, поруч один з одним, причому сторони не стислих кінців повинні стосуватися. Сама маленька ланка повинна бути праворуч, а найбільше - ліворуч. Дуже важливо дотримувати даної побудови при вставці кожного ЛАНКИ

7.

Повторите операції 4 і 5 для споювання ЛАНКИ

8.

Повторите операції 6 і 7 для формування 120 ЛАНОК

9.

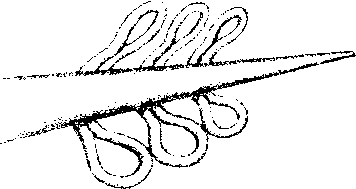

Зігніть середину ЛАНКИ 1 навколо чертилки до зіткнення кінців

МАЛЮНОК 7.14.

Згинання ЛАНКИ 1.

10. Зігніть середину кожного з ЛАНОК, що залишилися, навколо чертилки на дві третини від краю ЛАНОК

ПЛЕТИВО ВІДРІЗКІВ ЛАНОК

І. Вставте стислі кінці одного з ЛАНОК, що залишилися (ЛАНКА 2) через петлі ЛАНКИ 1 зі спаяної сторони на не спаяну сторону

12. За допомогою чертилки розширте три стислі кінці ЛАНКИ 2 до того ж розміру, що й у не стислих кінців, потім за допомогою круглогубців зігніть петлі однієї сторони ЛАНКИ 2 у напрямку петель іншої сторони, і потім зігніть кінці іншої сторони, поки всі кінці не торкнуться друг друга

МАЛЮНОК 7.15.

Стиск ЛАНКИ

13.

Повторите операцій 11 і 12 поки не додасте все ЛАНКИ, стежите за тим, щоб стислі кінці вставлялися зі спаяної сторони

14.

Проведіть відпал ланцюги, стежачи за тим, щоб не перегріти їх, тому що це може привести до плавлення припою й до поділу ланок

15.

Вирівняйте ланки за допомогою круглогубцев, поки не досягнетеся щодо однорідного зовнішнього вигляду ланцюга

16.

Завершите роботу, використовуючи інструкції Глави 9 (замки З або I).

Даний ланцюг виявлений серед робіт давньогрецьких і римських ювелірів. Вона може бути хвилюючої або витонченої, і активно використовується сучасними ювелірами для виготовлення браслетів і намист

МАЛЮНОК 7.16А.

Ділянка мпогорядпон ланцюги з перпендикулярним розташуванням ланок

МАЛЮНОК 7.16Б.

Зразок миогорядной цінуй з перпендикулярним розташуванням ланок

МАТЕРІАЛИ, НЕОБХІДНІ ДЛЯ ВИГОТОВЛЕННЯ ТРИРЯДНОГО БРАСЛЕТА ДОВЖИНОЮ 1"(18 див)_.

84 ланки для формування 28 трирядних ЛАНОК

12 футів (366 див) дроту 20 калібру (B&S) із чистого срібла

Дерев`яний ригель 7/16".

Металевий ригель 3/32".

Туго- або среднеплавкий срібний припій Флюс для припою й пензлик

Вугільний блок з відшліфованою поверхнею ( повинен бути чистим і плоским).

Підготуйте ланки відповідно до основних інструкцій Глави 2.

ДОДАННЯ ЛАНКАМ ФОРМИ

1. Поберіть ланку й за допомогою плоскогубців стисніть його посередине для додання йому форми «собачої кістки». Повторите процедуру з ланками, що залишилися

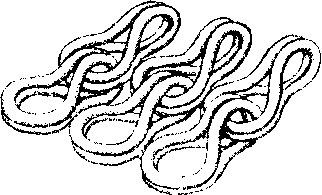

СТВОРЕННЯ БАГАТОРЯДНИХ ЛАНОК (ЛАНОК)_.

2. Розташуєте три ланки для ЛАНКИ 1 поруч один з одним, причому верхні петлі вибудуйте в одну лінію на вугільному блоці, і щоб сторони округлених кінців стосувалися друг друга

3.

Покладете невелику партинку припою під кожне місце торкання верхніх ланок друг

друга (див. малюнок 7.4), але не кладіть припій під нижні кінці. Обробіть флюсом і висушите точки дотику, де перебуває припій

4.

Нагрійте пальником, поки припій не розплавиться (або припаяйте точки дотику паяльником).

5.

Повторите операції 2, 3 і 4 для формування ЛАНОК, що залишилися

6.

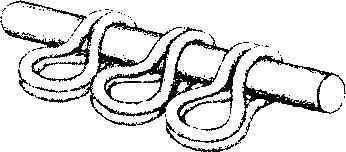

Зігніть середину кожної ЛАНКИ навколо ригеля 3/32" і зведіть круглі кінці разом за допомогою плоскогубцев, поки вони не стикнуться. Стежите, щоб кінці були на одній лінії. Відкладете окремо одна ланку як ЛАНКУ 1.

7.

Розширте ЛАНКУ й стисніть петлю кожного не припаяного кінця. Повторите процедуру з ЛАНКАМИ, що залишилися

8.

Акуратно проведіть відпал усіх ЛАНОК, щоб припій не потік і ланки не розділилися

9.

Вставте круглогубци в закруглені кінці ЛАНКИ 1, щоб кожна ланка мала достатній просвіт для того, щоб дати можливість стислим кінця наступного ЛАНКИ бути вставленими із припаяної сторони (зворотна сторона).

10. Вставте ЛАНКУ 2, розширте його стислі кінці за допомогою круглогубцев, щоб вони за формою збігалися із круглими кінцями, і стисніть кінці разом

11.

Стисніть разом кожний із трьох комплектів раніше розширених петель ЛАНКИ 1.

12.

Розведіть три комплекти дроту ЛАНКИ 2 нарізно, щоб дати можливість вставляти наступна ЛАНКА

13.

Вставте наступну ЛАНКУ (ЛАНКА 3), розширте стислі кінці й пригорніть їхній друг кдругу.

14.

Стисніть петлі ЛАНКИ 2, як в операції 12.

15.

Повторите операції13 - 15 для плетива ЛАНОК, що залишилися

16.

За допомогою щипців переконаєтеся, що всі розширені на кожній ЛАНЦІ петлі прилягають друг до друга й тісно зімкнуті, відкоригуйте при необхідності

17.

Завершите роботу, використовуючи інструкції Глави 9, (замки З або I).

На основі даного ланцюга виходять особливо елегантні намиста. Злегка калібровані одиночні ланки, що формують складну ЛАНКУ, утворюють криву, яка дає можливість ланцюга зручно й привабливо розташовуватися на шиї

.

МАЛЮНОК 7.22А.

Ділянка вигнутого багаторядного ланцюга з перпендикулярним розташуванням ланок

МАЛЮНОК 7.22Б.

Зразок вигнутого багаторядного ланцюга з перпендикулярним розташуванням ланок

.

МАТЕРІАЛИ, НЕОБХІДНІ ДЛЯ ВИГОТОВЛЕННЯ ТРИРЯДНОГО НАМИСТА ДОВЖИНОЮ 15" (38 див)_.

.

75 ланок кожного розміру; 75 ЛАНОК (5 ЛАНОК на дюйм).

28 футів (854 див) дроту 22 калібру (B&S) із чистого срібла Ригелі 3/8", 13/32" і 7/16".

Невелика конічна чертилка.

Туго- або среднеплавкий срібний припій

Флюс для припою й пензлик

Підготуйте 75 ланок кожного розміру. Додержуйтеся основним вказівок, даним у Главі 2, зберігаючи кожний розмір окремо. ПРИМІТКА: Якщо ригеля 13/16" немає в наявності, то навивайте невипалений дріт на ригель 3/8" і на ригель 7/16", а відпалений дріт для самих маленьких ланок - на ригель 3/8". Різниця між розмірами ланок ледь помітна

ДОДАННЯ ЛАНКАМ ФОРМИ

1. За допомогою кругле-плоских щипців стисніть ланку посередине для додання йому форми довгої «собачої кістки». Повторите процедуру з ланками, що залишилися

СТВОРЕННЯ БАГАТОРЯДНИХ ЛАНОК (ЛАНОК)__.

2.

Розташуєте на вугільному блоці по одному ланці кожного розміру поруч один з одним, щоб вони стосувалися один одного, причому сама маленька ланка - праворуч, а найбільше - ліворуч.

3.

Покладете невелику партинку припою під кожне місце торкання верхніх ланок, але не.

кладіть припій під нижні кінці. Обробіть флюсом і висушите точки дотику, де перебуває припій

4.

Нагрійте пальником, поки припій не розплавиться (або згуртуйте точки дотику паяльником).

5.

Повторите операції 2, 3 і 4 з, що залишилися ланками для формування 74 ЛАНОК

6.

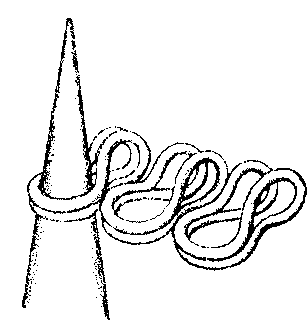

Зігніть середину кожної ЛАНКИ навколо чертилки й пригорніть округлені кінці разом за допомогою кругле-плоских щипців, поки вони не стикнуться. Стежите, щоб кінці були на одній лінії. Стежите, щоб усе ланки гнулися в тому самому напрямку ( тобто встановлюйте чертилку в тому самому напрямку, найбільша ланка - спереду).

Відкладете одна ЛАНКУ як ЛАНКУ 1.

7.

Розширте ЛАНКУ й стисніть петлю кожного неспаяного кінця. Повторите процедуру з ЛАНКАМИ, що залишилися

8.

Акуратно проведіть відпал усіх ЛАНОК, щоб припій не потік і ланки не розділилися

9.

Вставте круглогубци в закруглені кінці ЛАНКИ 1, щоб кожна ланка мала достатній просвіт для того, щоб дати можливість стислим кінцям наступного ЛАНКИ бути вставленими із припаяної сторони (зворотна сторона).

10.

Вставте ЛАНКУ (ЛАНКА 2), розширте його стислі кінці за допомогою круглогубцев, щоб вони за формою збігалися із круглими кінцями, і стисніть кінці разом.

11.

Стисніть разом кожний із трьох комплектів раніше розширених петель ЛАНКИ 1.

12.

Розсуньте три комплекти вертикальних петель ЛАНКИ 2 нарізно, вставте нову ЛАНКУ, розширте стислі кінці за допомогою круглогубцев, щоб вони відповідали округленим кінцям, і зімкніть кінці

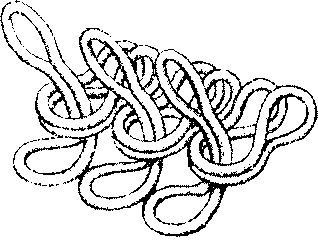

МАЛЮНОК 7.25.

ЛАНКА 2 розширене й обоє ЛАНКИ сформовані

13.

Стисніть вертикальні петлі попереднього ЛАНКИ до повного їх змикання

14.

Повторите операції 11, 12 і для плетива ЛАНОК, що залишилися

15.

За допомогою щипців переконаєтеся, що всі розширені на кожній ЛАНЦІ петлі прилягають друг до друга й тісно зімкнуті, відкоригуйте при необхідності

16.

Завершите роботу, використовуючи інструкції Глави 9, (замки З або I).

Даний різновид багаторядного ланцюга складається з окремих ланцюгів, які з`єднані разом за допомогою розпірок. У Музеї Уолтерса в Балтіморі є римський зразок ланцюга з перпендикулярно розташованими ланками з розпірками, датований четвертим століттям н.е. У браслеті, інструкції з виготовлення якого наведені нижче, використовуються чотири ланцюги і є одна розпірна втулка для кожної ланки ланцюга. Даний ланцюг може бути виготовлена з використанням меншої кількості розпірок шляхом додавання додаткових ланок між розпірками. Додаткові ланки повинні бути виготовлені подібно тем, які вже використовувалися в ланцюзі, і спліталися в такий же спосіб, як і в основного ланцюга з перпендикулярним розташуванням ланок

МАЛЮНОК 7.26Б.

Зразок цінуй з перпендикулярним розташуванням ланок і розпірками

МАТЕРІАЛИ, НЕОБХІДНІ ДЛЯ ВИГОТОВЛЕННЯ ЧОТИРИРЯДНОГО БРАСЛЕТА ДОВЖИНОЮ Г (18 див)__

Підготуйте ланки звичайним способом з використанням ригеля 7/16". При формуванні ланок додержуйтеся основним інструкцій, даним у Главі 2.

Додайте ланкам форму відповідно до інструкцій для основного ланцюга з перпендикулярним розташуванням стислих ланок

1.

Стисніть петлі з однієї сторони кожного ланки

2.

Проведіть відпал ланок

МАЛЮНОК 7.27.

Ланка зі стислими петлями

.

ВИГОТОВЛЕННЯ РОЗПІРОК_.

3.

Проведіть відпал дроту 18 калібру (B&S) і акуратно виконаєте її проковування на металевому блоці до товщини 1,2 - 1,5 мм за допомогою невеликого рихтувального молотка

4.

Проведіть відпал, потім навийте на ригель 3/32".

5.

Наріжте дріт на кільця

6.

При необхідності обробіть торець кожного кільця надфілем. З`єднаєте кільця й покладете їх на вугільний блок сполуками ксебе.

7.

Наріжте припій на партинки й розташуєте їх під стиками кожного кільця. Обробіть флюсом і акуратно нагрійте зверху, поки припій не розплавиться

8.

Проведіть виправлення кілець на чертилке.

9.

Розташуєте чотири кільця в одну лінію на вугільному блоці, щоб кільця стосувалися один одного. Кільця повинні бути акуратно вибудувані, щоб розпірка вийшла рівної. Покладете партинку припою під кожну точку дотику між двома кільцями

МАЛЮНОК 7.28.

Розташування кілець розпірки для споювання

10.

Обробіть флюсом і акуратно нагрійте, поки припій не розплавиться й не з`єднає кільця. Перевірте міцність сполуки, і при необхідності, повторите процес для одержання гарної сполуки

11.

Повторите операції 9 і 10, поки ви не виготовите 24 розпірки, потім протравите їхнім

ПЛЕТИВО ЛАНЦЮГА

12. Вставте стислий кінець ланки у верхнє кільце розпірки. Розширте стислий кінець, щоб у нього могло ввійти наступна ланка

13. Повторите те ж саме із другим, третім і четвертим кільцями розпірки, яка зараз називається РОЗПІРКА 1.

МАЛЮНОК 7.29.

Зміна форми стислого кінця вставленого ланки

14. Поберіть ще одна ланку, розширте його й вставте в першу ланку РОЗПІРКИ 1. Стисніть ланку. Повторюйте операцію, щоб одна ланка додавалася до кожної ланки в кільцях 1, 2, 3 і 4 РОЗПІРКИ 1. Цього разу не розширюйте стислі кінці знову вставлених ланок

МАЛЮНОК 7.31.

РОЗПІРКА 1 зі знову всташгенним ланкою в кожне ланка

.

15.

Вставте всі чотири стислі кінці в нову РОЗПІРКУ: тепер розширте стислі кінці, щоб вони по розміру походили на округлені кінці

16.

Повторите операції 14 і 15 по додаванню ланок і РОЗПІРОК, поки не вийде ланцюг потрібної довжини. ПРИМІТКА: Якщо знадобиться провести відпал ланцюги, то робіть це дуже акуратно, щоб не розплавилися стики

МАЛЮНОК 7.32.

Додавання нової РОЗПІРКИ до доданих ланок

.

17.

Переконаєтеся, що всі кінці щільно стиснуті, якщо буде потреба, скористайтеся щипцями й стисніть їхнім

18.

Завершите роботу, використовуючи інструкції Глави 9, (замки З).

Цей прекрасний різновид ланцюга легше сплетеної подвійному ланцюга у вигляді сітки, тому що ланки спаяні, а не сплетені разом з додатковими поперечними ланками. Вона більш щільна, чому багаторядний спаяний одиночний ланцюг, що надає їй більш солідний вид. Зразки даних ланцюгів прийшли до нас із давньогрецького періоду

МАЛЮНОК 7.336.

Зразок багаторядного спаяного подвійного ланцюга «Ланка в Ланку».

МАТЕРІАЛИ, НЕОБХІДНІ ДЛЯ ВИГОТОВЛЕННЯ ЧОТИРИРЯДНОГО БРАСЛЕТА ДОВЖИНОЮ 7" (18 див)___

Підготуйте ланки відповідно до інструкцій Глави 2.

1.

Додайте чотирьом ланкам форму « краватки-метелика» і відкладете їх для використання в ЛАНЦІ 1. Додайте ланкам, що залишилися, форму неправильного « краватки-метелика».

2.

За допомогою кругле-плоских щипців стисніть більш довгий кінець кожного з ланок у формі неправильного « краватки-метелика».

СТВОРЕННЯ БАГАТОРЯДНИХ ЛАНОК (ЛАНОК)_.

3. Розташуєте чотири залишені ланки поруч один з одним на вугільному блоці, щоб закруглені сторони стосувалися один одного, а верхні петлі були вибудувані по лінії, накресленої на блоці

МАЛЮНОК 7.34.

Розміщення чотирьох залишених ланок, стрілками показані крапки розташування припою

.

4.

Покладете невелику партинку припою під кожна сполуку петель на ОДНІЙ стороні (показане стрілками на малюнку 7.35). Обробіть флюсом і висушите крапки зіткнення

5.

Акуратно нагрійте пальником, поки припій не розплавиться (або згуртуйте крапки торкання). Дана складена ланка тепер стає ЛАНКОЮ 1.

6.

Розташуєте чотири ланки з ланок, що залишилися, поруч один з одним, причому їх верхня частина розміщається по лінії, накресленої на вугільному блоці, а сторони не стислих кінців стосуються друг друга

7. Повторите операції 4 і 5 для формування ЛАНКИ

8. Повторите операції 6 і 7 для формування ланок, що залишилися

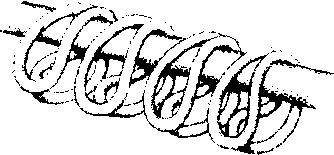

9. Зігніть середину ЛАНКИ 1 навколо ригеля 3/32" до зіткнення кінців

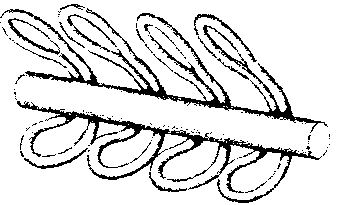

10. Зігніть середину кожного з ЛАНОК, що залишилися, навколо ригеля 3/32" на дві третини від краю ЛАНОК

11. Проведіть відпал усіх ланок

ПЛЕТИВО ВІДРІЗКІВ ЛАНОК

12. Вставте стислі кінці одного з ЛАНОК (ЛАНКА 2) через петлі ЛАНКИ 1 зі спаяної сторони на неспаяну сторону. Простягніть петлі ЛАНКИ 2 униз у петлі ЛАНКИ 1.

13 За допомогою чертилки розширте чотири стислі кінці ЛАНКИ 2 до того ж розміру, що й у незжатих кінців

МАЛЮНОК 7.38 Вставка ЛАНКИ 1 у ЛАНКУ

МАЛЮНОК 7.39.

Розширення проходу через ЛАНКУ 1.

15. Вставте стислі кінці іншої ЛАНКИ (ЛАНКА 3) через петлі ЛАНКИ 1 зі спаяної сторони на неспаяну сторону, захопивши також і ЛАНКУ 2.

МАЛЮНОК 7.40.

Вставка ЛАНКИ 3 через ЛАНКУ 1 і ЛАНКА 2.

16.

Як в операції 13, розширте чотири стислі кінці ЛАНКИ 3.

17.

Розширте прохід через петлі ЛАНКИ 2 і ЛАНКИ 3, і вставте ЛАНКУ 4.

18.

Повторите операції 16 і 17, просмикуючи кожна ЛАНКУ через петлі двох попередніх ланок, поки не додасте все ЛАНКИ, стежите за тим, щоб стислі кінці вставлялися зі зворотної (спаяної) сторони

19.

Завершите роботу, використовуючи інструкції Глави 9, (замки З або I).
