3.
Помістите центр ланки гачка горизонтально вкруглогубци.
2. Загніть дану ланку посередине в такий же спосіб, як загинали ланки ланцюга
4.
Злегка загніть ланку навколо круглогубцев, щоб його ніжки перетнулися друг над ІНШОМУ
МАЛЮНОК 9.44.
Центрування ланки гачка вкруглогубцах.
Примітка: Цей же ХІД РОБОТИ для згинання, використовуваний для одиночних ланцюгів з бічним плетивом «Ланка в Ланку» (Ланцюг 4, сторінка 37) і подвійних ланцюгів з бічним плетивом «Ланка в Ланку» (Ланцюг 13, стор.76) може використовуватися тут замість операцій 2 і 3.
МАЛЮНОК 9.45.
Загинання ланки гачка навколо круглогубцев.
5. Стисніть разом кінці ніжок і зігніть кожну ніжку в крапці, де вони зустрічаються, щоб вони були паралельними й стосувалися друг друга
МАЛЮНОК 9.46 Формування ніжок гачка
6.
Обробіть ніжки флюсом і висушите, пропаяйте невеликою кількістю среднеплавкого припою, щоб дроту кожної ніжки були разом.
7.
Розсуньте ніжки, щоб надягти ланку гачка через петлі останньої ланки ланцюгу й потім знову зімкніть кінці ніжок
МАЛЮНОК 9.47.
Ланка гачка розімкнута для.
сполуки сцепью.
8.
Обробіть флюсом ніжки й висушите, потім припаяйте їхній друг кдругу.
9.
Загніть ніжки в місці, де вони з`єднуються, для формування гачка

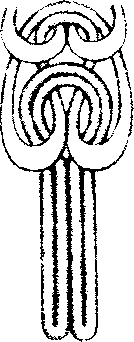

МАЛЮНОК 9.48 Дроту ніжок розміщені для споювання разом.
10. Розташуєте внутрішню петлю першої ланки ланцюги під зовнішню петлю ланцюга й згуртуйте їх разом за допомогою среднеплавкого припою. Це буде «вушко».
МАЛЮНОК 9.49 Формування вушка з першої ланки ланцюга
11. Проведіть останнє коректування у вигині гачка, щоб він щільно входив вушко.
Даний замок підходить для ланцюгів 11, 14, 16.17.18, 19, 20 і 21.
Використання кінцевого елемента дуже важливо для завершення багатьох ланцюгів «Ланка в Ланку», особливо це стосується многонаправленних ланцюгів. Дані кінцеві елементи виготовлені з листового срібла або дроту, і вони можуть бути трубчастими, конусоподібними або плоскими ( як у кінцевих елементах для замка I, який використовуються в ланцюгах 31, 32, 33 і 34). Як для зовнішнього вигляду, так і для функціональної приналежності щораз при плануванні використання кінцевих елементів потрібно брати до уваги калібр дроту й діаметр закінченому ланцюга
МАЛЮНОК 9.50.
Гачок у формі S з кінцевими елементами
.
МАТЕРІАЛИ
Для виготовлення кінцевих елементів для двостороннього подвійного ланцюга, виготовленої із дроту 22 калібру (B&S):.
Дріт: 14" (36 див) дроту 20 калібру (B&S) із чистого срібла
1" (2,5 див) дроту 18 калібру (B&S) зі стерлінгового срібла
2" (5 див) дроту 16 калібру (B&S) зі стерлінгового срібла
Пластина із чистого срібла розміром 1" (25 мм) х Уг (12,7 мм) товщиною 0,4 мм.
ХІД РОБОТИ
1.
Разрежьте дріт 20 калібру (B&S) навпіл. Виміряйте діаметр ланцюга; він повинен бути близько 3/16" (5 мм). Якщо він небагато менше, те скористайтеся ригелем 5/32"; якщо він точно 3/16" або трохи більше, те скористайтеся ригелем 3/16". Проведіть відпал дроту
2.
Рівномірно й щільно навийте один шматок дроту 20 калібру (B&S) на ригель. Дуже важливо, щоб між витками не було зазорів
3.
Разрежьте дріт в отвору ригеля й зніміть отриману спіраль. Помістите її на чистий відшліфований вугільний блок
4.
Повторите операції 2 і 3 із другим шматком дроту
5.
Використовуючи рівномірне полум`я, нагрійте й сплавте разом дроту кожної спіралі. (Або обробіть їхнім флюсом і висушите, розташуєте партинки тугоплавкого припою під кожний кінець спирали, нагрійте, щоб припій потрапив між дротами обох кінців).
6.
Прошлифуйте або обробіть надфілем торці
7.
Разрежьте срібну пластину на дві частини, 1/2" (12,7 мм) х 1/2" (12,7 мм) і розмістите їх на вугільному блоці. Поставте одну спіраль на срібний квадрат. Обробіть флюсом і висушите
МАЛЮНОК 9.52.
Спіраль на квадратному аркуші з.
вказівкою розташування припою
МАЛЮНОК 9.51 Завершена спіраль
8.
Покладете на аркуш партинку среднеплавкого припою так, щоб він стосувався спіралі. Нагрівайте по колу, поки припій не розплавиться
9.
Обріжте зайвий аркушевий метал і обробіть краю надфілем
10.
Виготовте два кільця із дроту зі стерлінгового срібла 18 калібру (B&S). З`єднаєте кінці й припаяйте среднеплавким приспіваємо. Обробіть напилком
І. Установите кінцевий елемент на вугільний блок листовою стороною нагору. За допомогою утримуючого обладнання, наприклад, «третьої руки» розмістите кільце в центрі кінцевого елемента. Переконаєтеся, що кільце стосується аркуша. Обробіть флюсом і висушите. Розмістите партинку среднеплавкого припою під вигин кільця поруч зі стиком
12. Нагрійте кінцевий елемент (включаючи спіраль) поки не розплавиться припій під кільцем
МАЛЮНОК 9.53.
Кільце на кінцевому елементі з.
розташуванням припою
13.
Повторите операції И и 12 для другого кінцевого елемента. Обробіть стики охрой.
14.
Вставте один кінець ланцюга в кінцевий елемент і захопите ланцюг утримуючим пристосуванням на відстані кілька дюймів від кінцевого елемента. Розмістите кінцевий елемент зверху вниз на вугільному блоці
МАЛЮНОК 9.54 Розміщення ланцюги й кінцевого елемента на блоці
15. Обробіть ланцюг і кінцевий елемент флюсом у місці їх зіткнення й висушите. Припаяйте паяльником із застосуванням легкоплавкого припою місце зіткнення дроту ланцюги з кінцевим елементом
16. Повторите операції 14 і 15 із другим кінцевим елементом на іншій стороні ланцюга. Протравите ланцюг
МАЛЮНОК 9.55.
Пайка ланцюга з кінцевим елементом
.
17. Виготовте гачок у формі S із дроту 16 калібру (B&S), позначивши обоє кінця на відстані 1/2" (12,7 мм) від кінців вигинів
