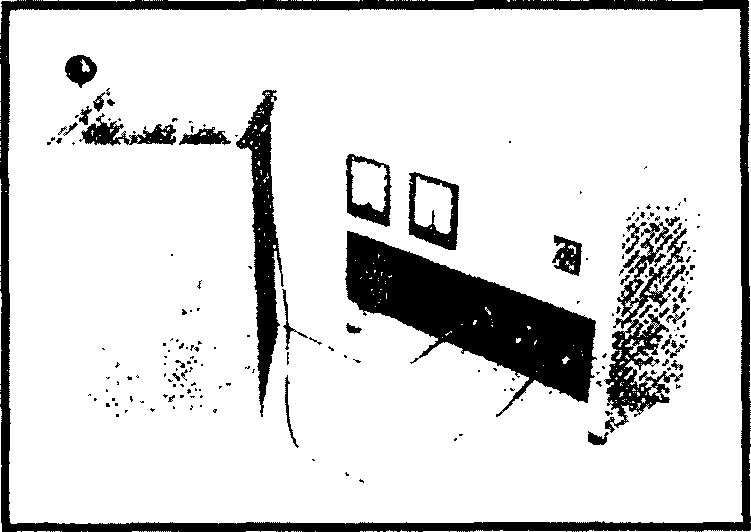

Рис 3.2. Випрямлячі із плавним регулюванням напруги
Як видне, на ділянці АБ щільність струму пропорційна напрузі. Ділянка ЬВГ характеризується нестабільним режимом: спостерігаються коливання струму й напруги. Ділянка ВГ характеризує граничний ток. при якому відбувається формування на аноді пасивної плівки. Подальше підвищення напруги в досить широкому інтервалі не супроводжується зміною щільності струму, і після досягнення напруги, відповідного до крапки Д, починається новий процес - виділення кисню. Полірування починається із крапки Г и триває протягом усієї довжини ДЕ.
На підставі даних деяких дослідників, установлене, що найкраща поліруюча дія досягається перед самим кінцем відрізка ГД. т.е. при такій щільності струму, ког так гніздо виявляє максимальний опір. Режим полірування вибирається залежно від сполуки електроліту й оброблюваного металу
Промислова установка для електрохімічного полірування наведена на мал. 3.4.
Рис. 3.4. Установка для електрохімічного полірування |
