Мідні сплави

1.

Чиста мідь

2.

Шакудо.

3.

Латунь

Незважаючи на те, що ми, завдяки його кольору й назві, звичайно не асоціюємо нейзильбер з мідними сплавами, він створений на основі міді й поводиться в мокуме, як мідь. Із усіх «білих» металів цей - дуже сірий, тому, коли він ламинируется в сусідстві зі сріблом, це виглядає, ка до дамаська craj гь.

Латунні сплави містять у собі жовті й червоні латуні, ювелірну бронзу й напівтомпак (Nu-gold або Rich Low brass). Кожна латунь має свої характеристики, а оскільки деякі типи латуні мають високий зміст цинку, потрібно з обережністю поєднувати більш двох мідних сплавів зі сріблом в одному брикеті, особливо, earn дтя його зварювання використовується євтектическое, або сплавне, сполука

У ряд традиційних японських сплавів входить куромидо, який пості патинування здобуває кольору від темно-коричневого до чорного. Куромидо містить чисту мідь і 1% миш`яку. Виготовлення куромидо дуже небезпечно внаслідок високої токсичності миш`яку, а тому не рекомендується. Куро-Шибуичи, по суті, складається з 84% шакудо й 16% шибуичи й патинується до темно-сірого. Інші сплави на основі міді цікавих квітів можна виготовити, додаючи невелику кількість кобальту, платини, палладія, сурми та ін.

Срібні сплави

1.

Ч справжнє срібло

2.

Стерлінгове срібло

3.

Шибуичи.

Чисте срібло - самий білий із усіх металів, відомих людині, срібло -надзвичайне пластичний і ковкий метал. Чисте срібло необхідне там, де брикет планується піддавати більшим навантаженням у процесі формоутворення, і на відміну від стерлінгового срібла воно не окисниться в процесі пайки

і відпала. Незважаючи на те, що чисте срібло більш стійке до утвору потускнений, чому стерлінгове, воно все-таки піддане впливу сірчаних і хлорних сполук, що втримуються в повітрі. Стерлінгове срібло створює більш міцний шар-ламинат і має більш високу зносостійкість, отже, воно більш прийнятно для виготовлення кілець і браслетів. Його колір злегка більш сірий з легким відтінком жовтого, воно легше окисчяется й тьмяніє

Шибуичи - традиційний сплав, що містить срібло й мідь. Ця назва означає « три чверті», що містить 3/4 міді й 1/4 срібла. Його натуральний колір варіюється від блідо-рожевого до жовтувато-білого, у мокуме його можна використовувати в якості замінника срібла. А оскільки його поведінка в брикеті мокуме більше схоже на срібло, чому на мідь, я розглядаю його.

разом зі срібними сплавами. Його сполука, що найбільше часто зустрічається: 15-35% срібла, осталиюе - мідь, але масова частка срібла може мінятися від 2% до 60%, як у широ-шибуичи. При патинуванні шибуичи здобуває гаму відтінків сірого й коричневого квітів

Золоті сплави

1.

Жовте золото

2.

Зелене золото

3.

Червоне золото

4.

Біле палчадиевое золото

Я думаю, що найбільш простий у роботі сплав зеленого золота 750 проби (18 ДО). У нього приємний колір (я думаю, він навіть менш зелений, чому американське жовте золото червоне!), і воно прекрасно піддається обробці. Зелене золото достатнє м`яке дчя створення ламината, але в той же час досить тверде, тобто має достатню зносостійкість. А також, завдяки низькому содержант по міді, зелене золото створює контраст іншим золотим спчавам і має більш високу температуру плавлення. Я не рекомендую використовувати для виготовлення кілець і браслетів зелене золото 750 проби (18 ДО) із процентним співвідношенням золота й срібла 75% і 25% відповідно. Дчя їх віддай перевагу-течьнее використовувати зелений сплав, що містить невелику кількість міді

Зелене золото 583 проби (14 ДО) має більш блідий відтінок і добре ламинируется. Однак, якщо його комбінувати з більш твердими сплавами - червоним або жовтим золотом 583 проби (14 ДО), його відносна м`якість ускладнить обробку мокуме.

Золоті сита ви жовтої групи містять від 0,583 (14 ДО) до 0,999 (24 ДО) масових часток золота. Виходячи із практичних цілей, я рекомендую використовувати сплави жовтого кольору 750 проби (18 ДО), вони добре з`єднуються й готовий брикет не дуже счожно обробляти. Іноді для насиченого кольору я використовую золото 916 проби (22 ДО) або чисте золото, але в цьому счучае потрібно брати до уваги м`якість і дорожнечу цього матеріалу. Кілька слів про жовте золото 583 проби (14 ДО): я не зважуюся рекомендувати його до використання із двох причин. По-перше, більшість спчавов досить тверді, отже, вони меш>ті сполучаються з більшістю інших металів, використовуваних у мокуме. По-друге, оскільки жовтий відтінок золота 583 проби (14 ДО) значно блідіше того ж 750 проби (18 ДО), я ніколи не одержував результату, який би радував око. Це особливо помітно, якщо його комбінують із шакудо або куромидо. У цій комбінації сплави темного кольору «витісняють» золотий відтінок 583 проби (14 ДО), роблячи його колір ще більш блідим, чому він є насправді. Я з`ясував, що, витративши небагато оольше грошей на сплав, которийбудет краще виглядати, ви окупите час, прикладені зусилля й витрати

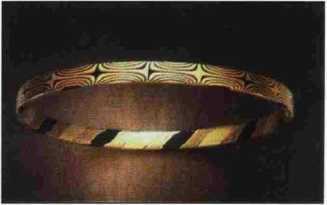

Браслет-Обруч: золото, 750 проба (18 ДО), шакудо.

Стив Миджетт.

.

понесені при виготовленні золотого мокуме.

Червоне золото: одне тільки назва викличе бурхливу реакцію тих, хто вибрав для себе боротьбу із цим сплавом. У мене із червоним золотом відносини категорії любов-ненависть. Мені подобається колір, його здатність з`єднуватися в брикет, здатність зазнати травленню, але я ненавиджу його твердість і тягу до утвору грубозернистої кристалічної структури, яка приводить до розламів при обробці брикету. Хоча існують кілька приймань, які допоможуть вам побільшати шанси по успішному створенню виробів з мокуме з використанням червоного золота 583 (14 ДО) або 750 (18 ДО) проби. По-перше, не працюйте зі сплавом, Обручшьние кільця: жовте, який містить тільки золото й мідь, навіть якщо завдяки цьому створюється біле й червоне золотонаилучший колір. Присадка у вигляді невеликої кількості срібла роздрібнює

зерна й значно полегшує його обробку. По-друге, червоне золото ( як і .усі мідні сплави) пості нагрівання до червоного світіння обов`язково потрібне

прохолоджувати в холодній воді або отбеле. Це допомагає зменшити розмір зерен, отже, знизити ризик розламу. По-третє, перед прокаткою у вальцях необхідно добре проковать, а потім провальцевать брикет без відпала до зменшення товщини на 50%. Якщо розлами все-таки з`являються (звичайно по краях брикету), я волію обпиляти їх, потім небагато проковать, а не отж! 1гать. Червоне золото не для боягузів, тому дочекайтеся того часу, коли ви навчитеся вільно виготовляти ламинировать інші золоті сплави, перед тем як пробувати цей

Єдиний золотий сплав білого кольору, з яким я впорався - біле палладиевое золото 583 (14 ДО) і 750 (18 ДО) проби. Цей сплав більш сірий, чому звичайне нікелеве біле золото, і більш дорогою, але легкість його обробки виправдовує додаткові вкладення. Палладиевий сплав - самий темний із усіх «білих» металів, які я використовував для мокуме. Тому цей сплав можна використовувати в контрасті зі сріблом, щоб одержати гарну комбінацію «білого на білому».

Сплави сімейства платини.

1.

Платина.

2.

Палладій

Платина й різні сплави на її основі надзвичайно важко обробляти при створенні мокуме. Оскільки вона має високу температуру ппавления й відпала й інші унікальні металургійні характеристики, увесь процес від сплавки до фінішної обробки наповнений проблемами. Якщо при досягненні успіху з іншими сплавами, наведеними вище, ви побажаєте ризикнути заробленими свої важкою працею грішми й поєкспериментировать із платиновими ламинатами, от вам кілька рад, які підвищать ваші шанси на успіх. Помніть, що ручна техніка, така як мокуме, вимагає витрат як часу, так і грошей. І ніде це не стає так очевидно, як при використанні платини. Мої особливі рекомендації з роботи із платиною:.

1.

Перевірте, щоб перед роботою був зроблений повний відпал платини.

2.

Я рекомендую тривале нагрівання (будь-яким способом) при найвищій температурі, яку можуть витримати застосовувані метали

3.

Використовуйте золоті стави з високою температурою плавлення, так щоб у процесі робота ви змогли якщо не отжечь платину, те, принаймні, зняти внутрішні напруження

4.

Проковування та інші роботи над брикетом повинні проводитися в холодному стані, після відпала брикет повинен остигати на повітрі

5.

Чиста платина легше всього піддається обробці, але це дуже м`який метал, тому може не підходити в багатьох випадках

6.

Не забувайте молитися в перервах між прокльонами

Палладій легше піддається обробці, чому платина. Із чистим палладієм простіше працювати, але він, як і чиста платина, дуже м`який. Добре піддається обробці ювелірний палладій, що містить 5% рутенію. Він досить твердий, але при гарному зварюванні й акуратному обігу він дуже добре підходить для мокуме. Як і із платиною, робите зварювання при температурі, максимально наближеної до температури солідуса сусіднього металу. Проковуєте й обробляєте на холодну

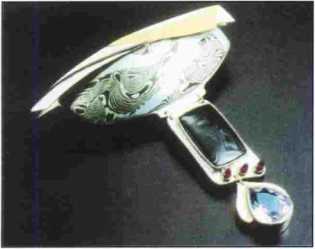

Серія «Щит». Брошка підвіска: платина, шакудо, палладій, срібло, діаманти

Стив Миджетт.

.

Більшість ювелірних сплавів, доступних сьогодні майстрові, об`єднані в шаруватому брикеті мокуме, будуть мати потенційну євтектическую крапку, яку можна легко відстежити в процесі сплавки. Однак, оскільки в одному брикеті при шлавлении представлений радий різних металів, дуже важко підібрати оптиматьную температуру, розраховану виходячи з температури плавлення кожного металу або на підставі фазових діаграм. При використанні незнайомих сплавів або незнайомих комбінацій проведете тест на невеликому брикеті, щоб підібрати оптимальну температуру сплавки й час витримки, перш ніж приступати до основної роботи. Як уже згадувалося вище, деякі метали, як платина із золотом, у брикеті мокуме не утворюють євтектического става. Тому залежно від способу сплавки, можливо, буде необхідно довести температуру до тієї оцінки, при якій сплав з більш hi вкой температурою плавлення наблизиться до своєї рідкої фази. Хоча її [рідку фазу] не можна досягати, а це відбувається навіть при збільшенні температури на кілька градусів, оскільки відбудеться значна втрата металу. Єго відомо як розплавлювання й приведе до не менш значних емоційних втрат

Заключне слово про метали в цілому: дуже важливо, щоб ваги брикет мокуме полягав тільки з високоякісних металів. Тут не варто йти на виверти. Я сам виготовляю тільки ті сплави, які неможливо придбати, а все інше купую в гарних виробників. Якщо ви не певен у тому, що зможете приготувати власний сплав і зробити з нього якісну пластину для мокуме, будь-що-будь користуйтеся тим, що презентовано на ринку. І не робіть помилок, намагаючись використовувати сача ви для лиття при виготовленні пласпш. Кожний сплав створюється для певних мет. Обов`язково попередньо переконаєтеся, що сплави, які ви застосовуєте, мають потрібні властивості

Нижня група пофарбована зануренням у теплий розчин аміаку й солі на 15 хвилин

Метали представлені з великодушного дозволу Hoover and Strong Inc, David H. Fell and Co., і Earthshine Design Inc.
